Elektrostatische Filter von LTA■
Hohe Lebensdauer und konstante Leistung zeichnen LTA elektrostatische Filter aus.
Effektive elektrostatische Filtrationssysteme für vielfältige Industrieprozesse
Elektrostatische Filter sind die intelligente Weiterentwicklung des bewährten Filters und die perfekte Alternative zum Trockenabscheider. Ein elektrostatischer Abscheider nutzt das physikalische Prinzip der Ablenkung elektrisch aufgeladener Aerosole in einem elektrischen Feld, um die Luft für Menschen, Maschinen und wertvolle Produkte in der Produktion effizient reinzuhalten. Der elektrostatische Filter funktioniert folgendermaßen: Er verfügt über eine Ionisationszone, in der feste bzw. flüssige Aerosole unipolar aufgeladen werden. Diese werden im abgesaugten Trägergas (Luft) transportiert. Der elektrostatische Filter enthält außerdem eine diesem Prozess nachgeschaltete Abscheidezone, ein sogenannter Kollektor im Elektrostat. Den Kollektor darf man sich in der Regel vorstellen wie eine Reihe senkrechter Metallplatten. Diese stehen parallel zum Luftstrom und so ist es möglich, dass im Inneren des Kollektors eines elektrostatischen Filters elektrostatisch aufgeladene Aerosole in Richtung der geerdeten Platte gelenkt werden, was dank eines induzierten elektrischen Feldes erst möglich ist. Am Ende kommt es zu einer Abscheidung der Aerosole auf den Kollektorplatten des elektrostatischen Filters. Und von dort können sie dank der Schwerkraft dann ganz einfach dorthin fließen, wo sie keinen Schaden mehr anrichten können.
Kompakte elektrostatische Filter von LTA■
Ideal für begrenzte Installationsfläche & nachhaltigen Schutz.
Ihr Ansprechpartner
LTA elektrostatische Ölnebelabscheider■

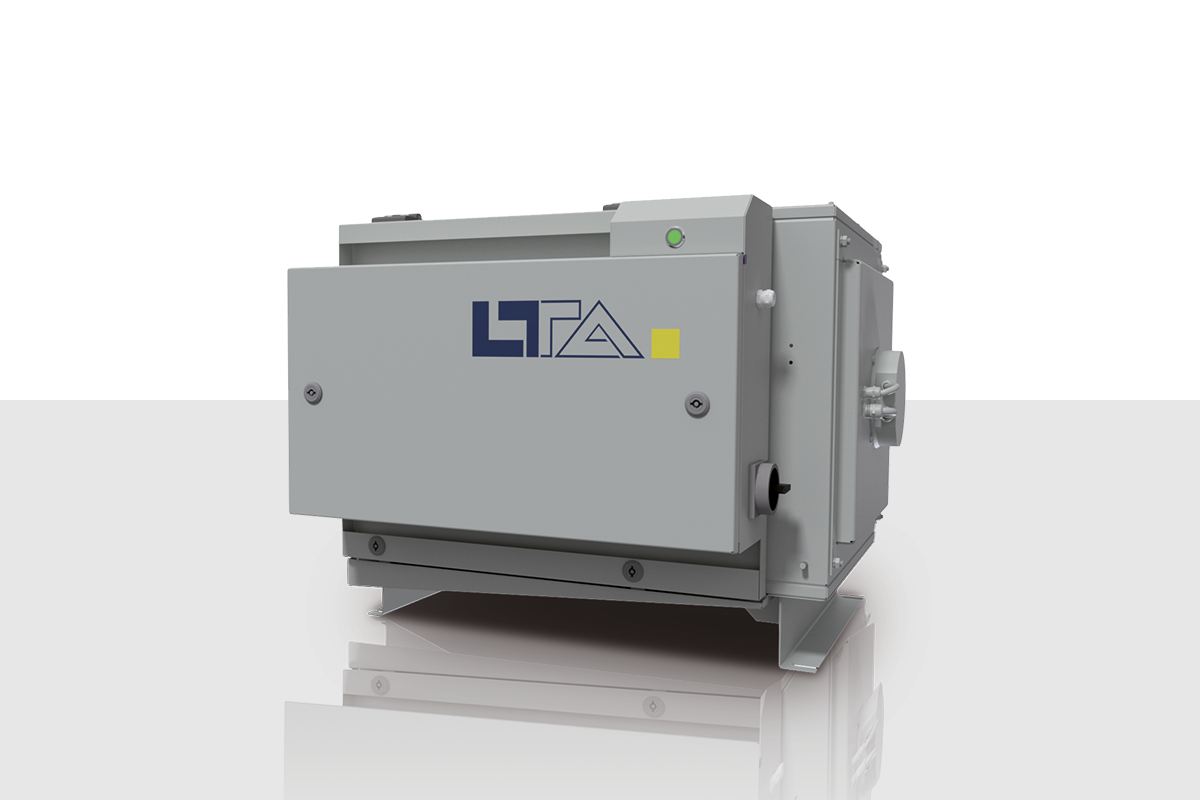

E 120-BSC-1 / E 120-BSC-2
Absaugleistung: 1.200 m³/h
Abmessungen (LxBxH):
800 x 660 x 610 / 1.130 x 660 x 610 mm
Gewicht: ab 85 kg / ab 110 kg
Betriebsspannung: 230 oder 400 V

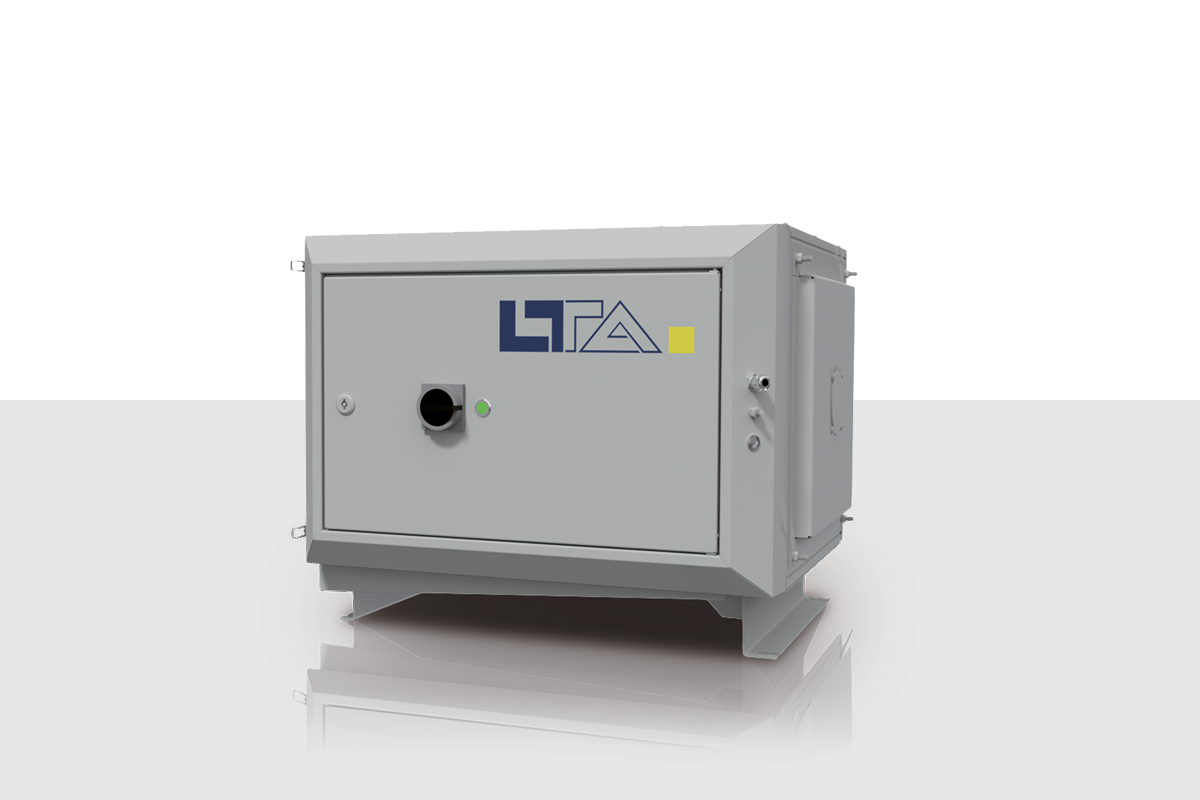

E 120-1 / E 120-2
Absaugleistung: 1.200 m³/h
Abmessungen (LxBxH):
800 x 625 x 610 / 1.130 x 625 x 610 mm
Gewicht: ab 100 kg / ab 130 kg
Betriebsspannung: 230 oder 400 V

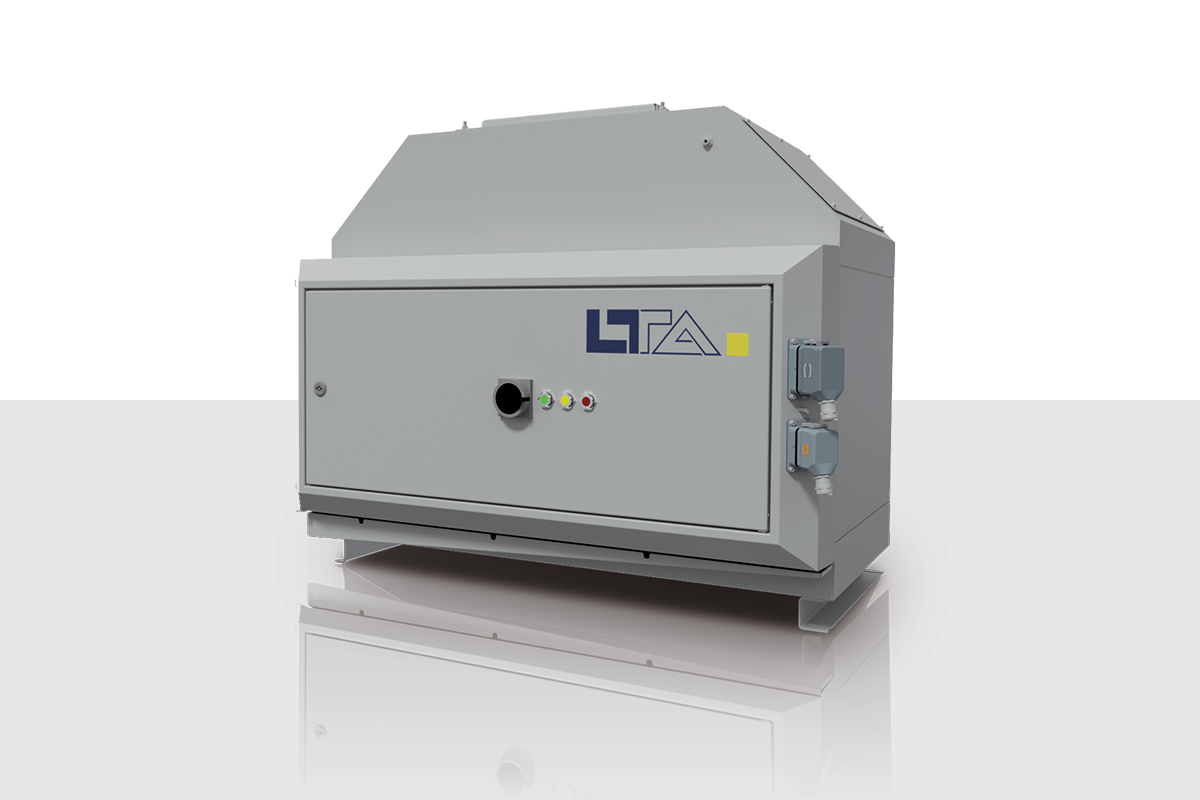

E 120-HCIP-2 / E 240-HCIP-2
Absaugleistung: 1.200 m³/h / 2.400 m³/h
Abmessungen (LxBxH):
1.285 x 640 x 910 / 1.245 x 1.280 x 945 mm
Gewicht: 190 kg / 400 kg
Betriebsspannung: 400 V
Modularer Aufbau■

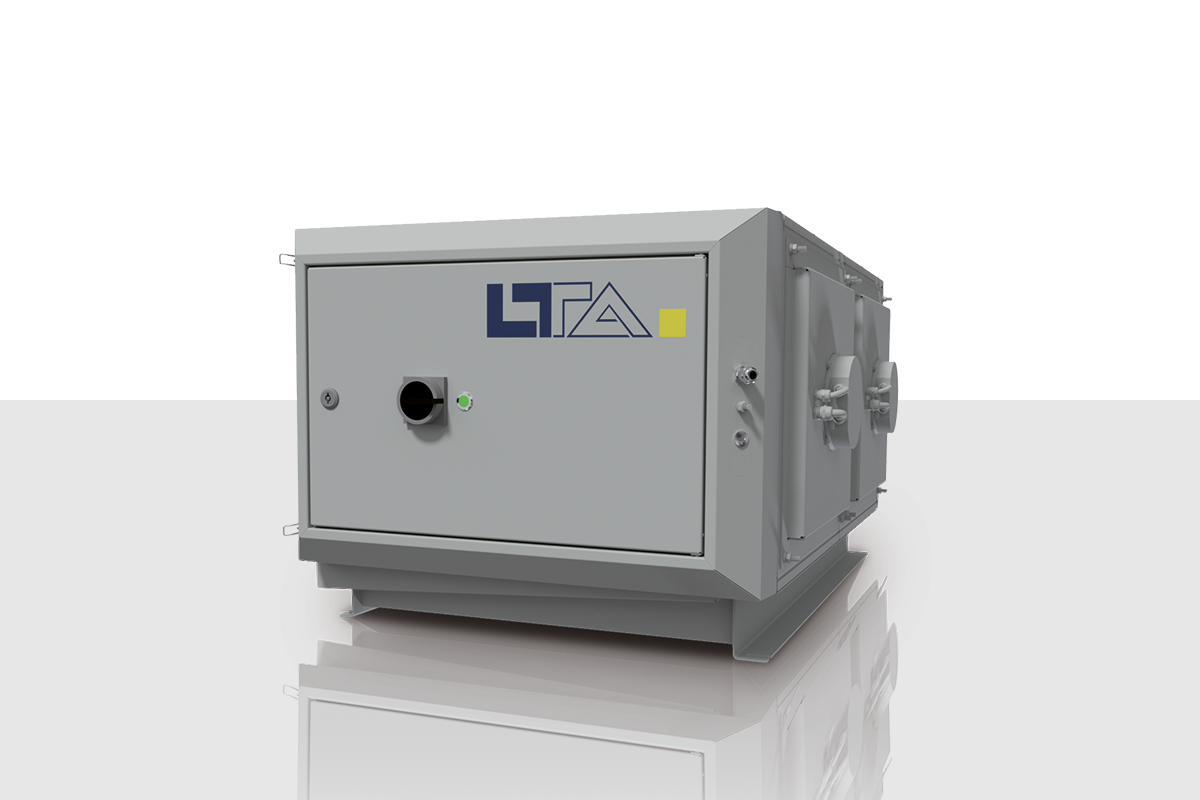

E 240-1 / E 240-2
Absaugleistung: 2.400 m³/h
Abmessungen (LxBxH):
800 x 660 x 610 / 1.130 x 660 x 610 mm
Gewicht: ab 170 kg / ab 230kg
Betriebsspannung: 230 oder 400 V

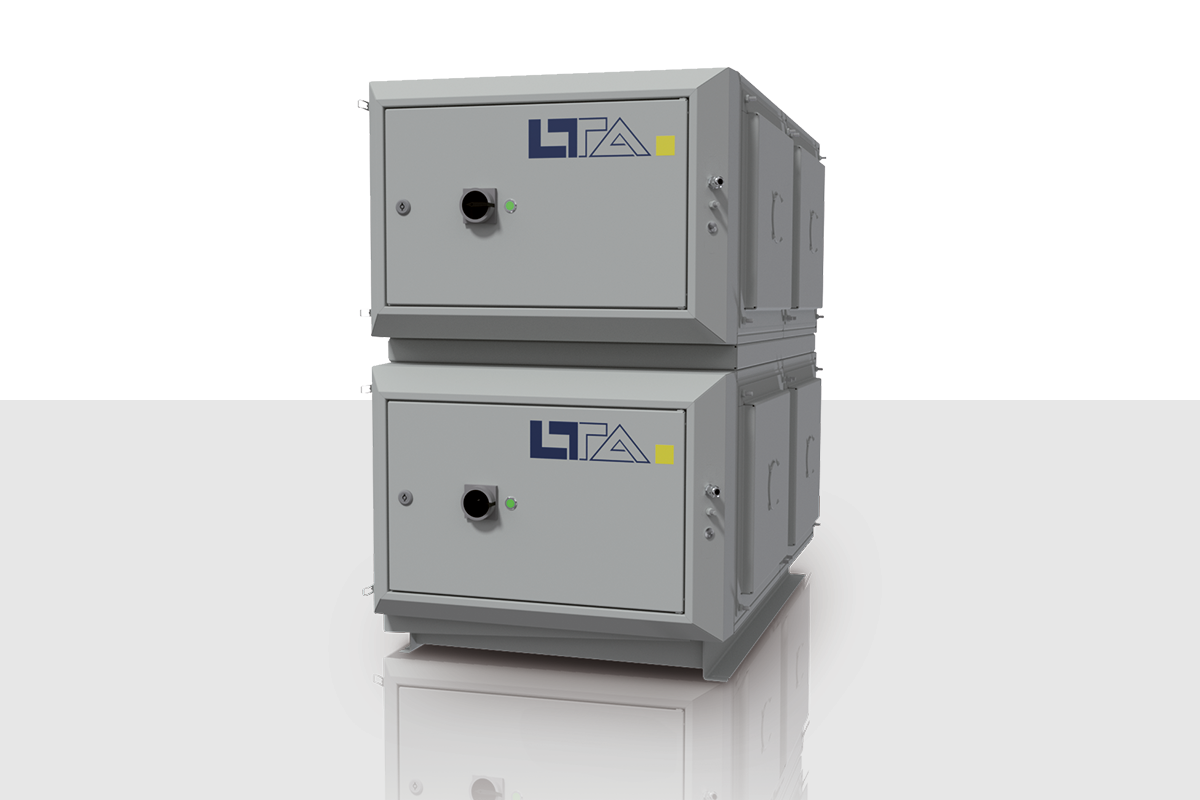

E 480-1 / E 480-2
Absaugleistung: 4.800 m³/h
Abmessungen (LxBxH):
800 x 1.105 x 1.170 / 1.130 x 1.105 x 1.170 mm
Gewicht: ab 340 kg / ab 460 kg
Betriebsspannung: 400 V

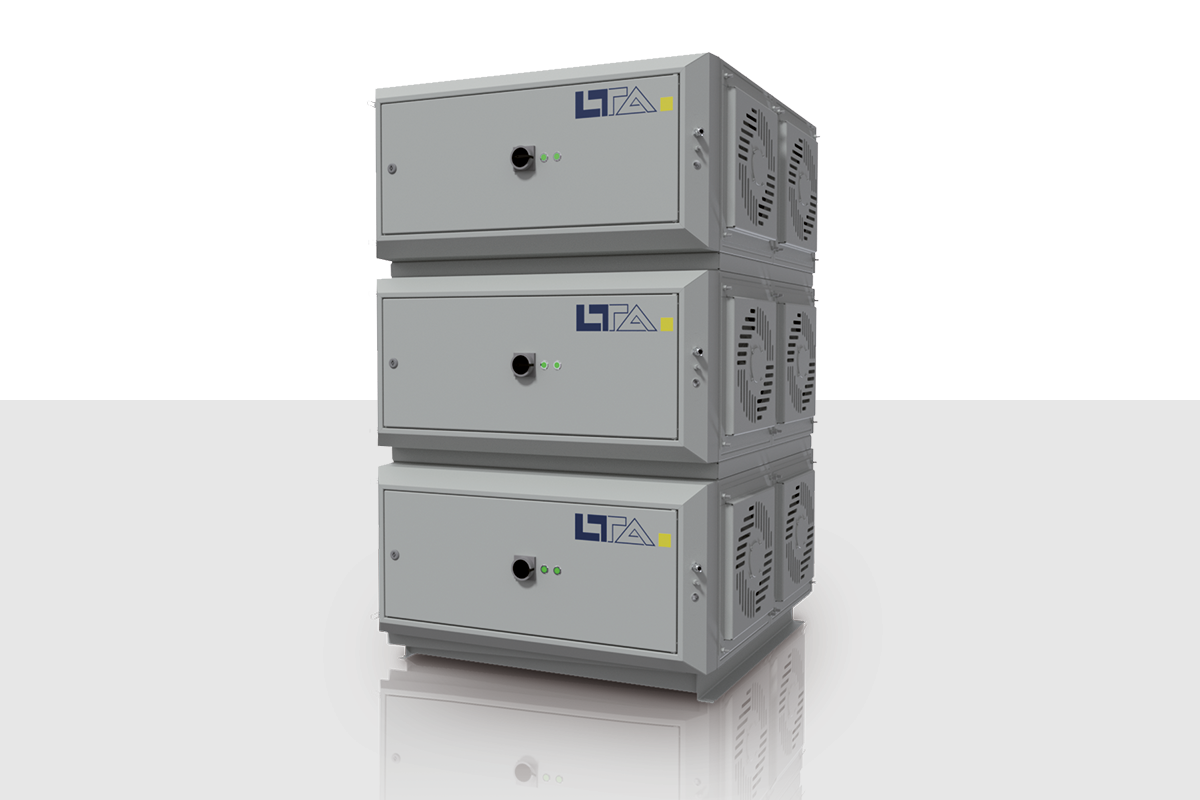

E 720-1 / E 720-2
Absaugleistung: 7.200 m³/h
Abmessungen (LxBxH):
800 x 1.105 x 1.730/1.130 x 1.105 x 1.730 mm
Gewicht: ab 510 kg / ab 690 kg
Betriebsspannung: 400 V
Elektrostatische Filtrationssysteme für saubere und sichere Arbeitsplätze
Erfahren Sie in unserer kompakten Broschüre, wie Sie mit LTA Ölnebelabscheidern effektiv Öl oder Emulsion aus Ihrer Produktion entfernen — flexibel einsetzbar, gesetzeskonform und optimal an Ihre Prozesse anpassbar. Jetzt kostenlos downloaden!
Warum Sie sich für elektrostatische Filter entscheiden sollten?
Eine elektrostatische Filterfunktion für Kühlschmierstoffnebel bzw. für Öl- und Emulsionsnebel ist in der Tat die ideale Lösung, wenn Sie in Ihrer Produktion für Sicherheit, für eine gesunde Arbeitsumgebung ohne Aerosol und damit unterm Strich auch für Nachhaltigkeit und eine geschonte Umwelt sorgen wollen. Dies gilt als Lösung sowohl für die Industrie wie auch für das Handwerk. Wir haben bei LTA die Vor- und Hauptfilter unserer elektrostatischen Filter so konzipiert, dass sie komplett waschbar sind. Dies wiederum macht sie wiederverwendbar und zahlt damit auch auf Ihr Nachhaltigkeitskonto ein sowie auf eine nicht nur nach gesetzlichen Standards ausgerichteten Arbeitsumgebung. Darüber hinaus sind unsere elektrostatischen Filtrationssysteme auch attraktiv, wenn es um eine kostensensible Beschaffung geht. Was noch dazu kommt: Als extrem strömungsoptimierte Lösungen steht unser elektrostatischer Kühlschmierstoffnebelfilter für eine hohe Lebensdauer sowie für eine lang anhaltende und konstante Leistung in Sachen Absaugsysteme. Und wenn doch einmal der Fall eines Falles eintreten sollte, steht Ihnen unser Service umgehend zur Verfügung.
Kosten sind wichtig, saubere Luft aber lebenswichtig
– Karin Büchel, Diplom-Pädagogin und freie Schriftstellerin
Vor- und Nachfilter sind mit von der Partie für hohe Wirksamkeit
Kühlschmierstoffnebelfilter elektrostatisch zu konzipieren, heißt zugleich, dass sie dank unserer Technologie Partikel mit einer Größe von mehr als 1µm abzuscheiden in der Lage sind. Durch den Einsatz unseres Vorfilters sorgen wir dafür, dass die nachfolgenden Filterelemente unserer elektrostatischen Filter in der Absauganlage vor Fremdkörpern geschützt sind. Auch dies trägt zur Funktionalität und zur langen Lebensdauer unserer elektrostatischen Filter bei.
Wenn der Ionisator in unseren elektrostatischen Filtrationssystemen für Kühlschmierstoffnebel seine Arbeit geleistet hat (siehe oben), dann sorgt ein Nachfilter optional dafür, dass z.B. Geruch eliminiert oder Prozess-Spitzen kompensiert werden.
Elektrostatische Filter von LTA und ihre Highlights
- Modulare Bauweise
- Konstant hohe Absaugleistung für nachhaltigen Schutz von Mensch und Umwelt, Maschinenpark und Produkten
- Abscheidegrad bis 99,8 %
- Niedrige Wartungskosten durch wiederverwendbare Filterelemente, für die auch eine Reinigung möglich ist
- Effiziente Gebläse für eine optimale Energiebilanz
- Stufenlos regelbar für jede Anwendung
- Strömungsoptimierte und druckverlustfreie Filterelemente
- Filtrationslösungen aus einer Hand: Beratung & Projektierung durch die Experten von LTA
- Strömungssimulation und Wärmerückgewinnung
- Explosions- und Brandschutz an Maschinen mit ölgekühlten Werkzeugen
- Einhaltung aller Industrie- und Behördennormen
- Zertifiziert nach ISO 9001 und ISO 14001
Sie haben die Wahl für einen elektrostatischen Filter – aber keine Qual
Wir stehen jederzeit zu Ihrer Verfügung
Um Ihnen Ihre Entscheidung zu erleichtern, haben wir die wichtigsten Auswahlkriterien an dieser Stelle für Sie zusammengestellt. Selbstverständlich stehen wir Ihnen mit unseren Experten jederzeit beratend zur Seite.
Zunächst aber eine kurze Entscheidungshilfe für Sie:
Absaugleistung:
Bei Kühlschmierstoffen wird als Richtwert zum Luftaustausch eine Rate des 250fachen pro m3 und h angenommen. Als Beispiel ergibt sich bei einem Bearbeitungsraum in der Maschine von 4 m3 und einer automatisierten Beladung eine erforderliche, effektive Absaugleistung von ca. 1.000 m3/h. In diesem Beispiel also ein Filtrationssystem der Baureihe E 120.
Ein oder zwei Stufen?
Bei Kühlschmierstoffdrücken von bis zu 40 bar sind einstufige Luftfilter (z. B. E 120-1) verwendbar, bei Drücken über 40 bar werden die zweistufigen Varianten (z.B. E 120-2) der elektrostatischen Filtrationssysteme für Industrie und Handwerk empfohlen.
Horizontal oder vertikal?

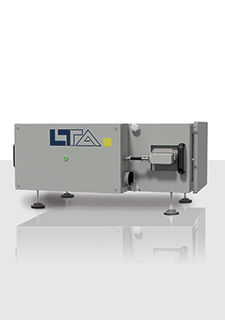

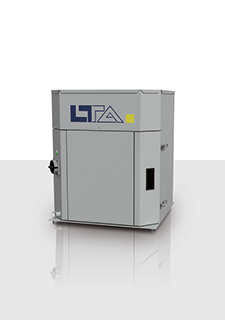

Elektrostatische Filter wie E 80-1, E 240-1 und E 240-2 sind sowohl in horizontaler als auch in vertikaler Ausführung lieferbar.
Selbstverständlich sind unsere elektrostatischen Filter als Einzelplatz- oder Gruppenabsaugung einsetzbar.
